HW-T4-50F Vali ja aseta masin

Toote tutvustus

SMT Online 8 peaga üheaegse tuvastusega masin, millel on 120 söötja asendit

Enim müüdud 8 peaga HW-DSQ800 LED SMT Pick and Place Machine kruvijuhik 120 sööturit pluss kaamera tarnija käsiraamat väike PNP

Takisti ja kondensaator üle 0402 ei suuda näidata masina täpsust. Viidatud paigaldustäpsus ja korduv paigaldustäpsus tähendavad, kas täppiskiipi, mille juhtsamm on 0,3 mm, saab täpselt monteerida. Ja protsessi saab lõpule viia ilma teise järjestikuse reguleerimiseta kümme korda.

Meie eelised

1120 tk materjalijaamad -- vastavad erinevate materjalide ja toote erinevate spetsifikatsioonide ja pakendite paigaldusnõuetele.

1) 120 tk 8 mm materjalijaamad toetavad NXT elektrilist sööturit, 12 mm, 16 mm, 24 mm, 32 mm ja 44 mm NXT elektrilist sööturit, vibratsioonisööturit ja IC-salve.

2) NXT elektrilise platvormi spetsifikatsioon: 8 mm{2}} mm NXT elektriline söötja, elektriline söötja stabiilne etteanne, kõrge täpsus, pikk kasutusiga.

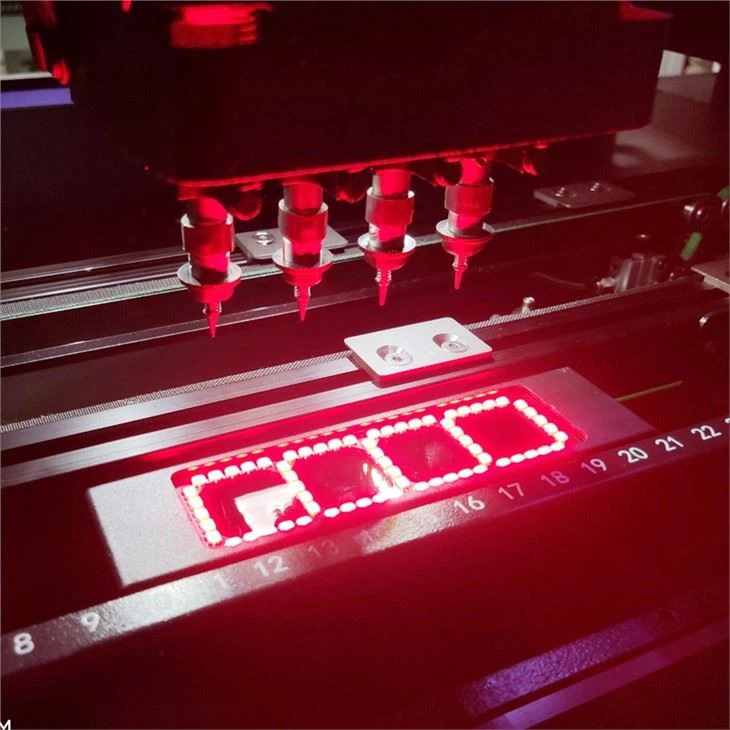

2.8 sõltumatute kinnituspeade rühmad - 8 paigalduspeade rühmad on jaotatud erinevate düüsidega, mis sobivad rohkemate spetsifikatsioonidega toodete paigaldusnõuetega.

1) 8 kinnituspeade rühma saavad korraga valida topeltõla ja neli pead, materjali korraga korjata, korjamise efektiivsus paraneb oluliselt.

2) Kinnituspea võib tõusta ja langeda iseseisvalt, pöörata 0 kuni 360 kraadini ja paigaldada kuni 20 mm komponente.

3) Z-telg võib vastavalt komponentide paksusele iseseisvalt tõusta ja langeda, takistuse ja mahtuvuse komponentide jaoks saab kinnituspea realiseerida visuaalse identifitseerimise, kõrgeid komponente saab paigaldada vähendatud kiirusega.

4) See võib vastata erineva suurusega komponentide, erinevate spetsifikatsioonide ja erinevate pakendite nõuetele, saavutada mitmekesisus, ühekordne paigutus.

3. Üldine efektiivsus on 20000 tk/h ja maksimaalne efektiivsus on 26000 tk/h.

1) Erinevate komponentide (takistus, mahtuvus, kiip) paigalduskiirus 20000 tk / h.

2) Ainult mahtuvus või takistus või LED-lambi paigalduskiirus on 26000 tk/h.

4. 8 tk kiiret kaamerat, 2 tk kõrglahutusega kaamerat -- erinevate komponentide visuaalse tuvastamise vajaduste rahuldamiseks.

1) Kiirkaamera suudab visuaalselt tuvastada komponente, mille läbimõõt on väiksem kui 10 mm, sealhulgas takistus, mahtuvus, lambihelmed, transistorid, dioodid jne

2) Kõrglahutusega kaamera suudab visuaalselt tuvastada komponente, mille läbimõõt on alla 35 mm, sealhulgas peamiselt kiibid, tihvtid, moodulid jne

5. Takistus ja mahtuvus üle 0201, 0,3 mm tihvtidega kiip.

1) Kasutage 0201 komponentide paigaldusnõuete täitmiseks elektrilist sööturit.

2) Täpse nägemisega kõrglahutusega kaamera vastab QPF, BGA, QFP jne kiibi paigaldamise nõuetele.

6. PCB paksusega alla 3 mm, 340 * 560 mm.

1) Toetage trükkplaati paksusega 1 mm{2}} mm.

2) Toetage trükkplaadi minimaalne laius 50 mm, maksimaalne laius 560 mm, pikkus 340 mm.

Spetsifikatsioon
