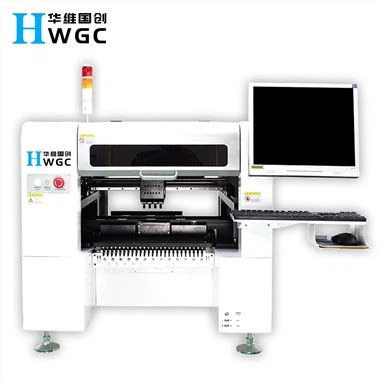

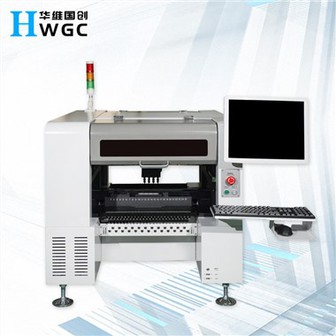

Intelligentne kiibikinnitustootmine SMT



Tõhus multifunktsionaalne intelligentne

Proofing Business Diamond -klassi uurimine ja arendus

Rahasääst: ruumi kokkuhoid, väike investeering, kõrge efektiivsus, kiire tulu
Juhend: Tarkvara kasutusjuhend, programmeerimine vaid 5 minutit
Välkliini vahetus: tootmisplaadi vahetus, tühjendamist pole vaja, intelligentne asendustehnoloogia



Kinnituspea on valmistatud nano-lennundusmaterjalidest, millel on kõrge kontsentrilisus, valgendamine, kulumiskindlus, hea vastupidavus ja staatilise elektri vabad keraamilised imemisdüüsid. Tootmisprotsess võtab kasutusele

Saksa intelligentsed 4.0 tööstusstandardid, mis vastavad Euroopa Liidu ROSH keskkonnanõuetele. Negatiivne rõhk genereeritakse vaakumgeneraatori kaudu ning komponendid imetakse ja asetatakse PCB-le.





Toetatud maksimaalne sööturite arv

44/50 (põhineb 8 mm)

Kohandatud IC-salv 48

Toetage nii elektrilist sööturit kui ka pneumaatilist sööturit ja vibratsioonisööturit

PCB ülekandekonveier kasutab anti-staatilise ülekande linti, millel on hea elastsus, mida ei ole lihtne deformeerida, millel on hea painduvus, tõmbetugevus ja hea kulumiskindlus. See takistab hästi staatilist elektrit ja seda ei mõjuta elektroonikakomponentide transportimisel staatiline elekter. Arvuti rööpme laiust saab automaatselt reguleerida vastavalt arvutile. asendisensor ning kasutab kolmeastmelist{4}}konveierit, et teaduslikult planeerida plaadi etteandmis- ja tühjendusaeg, saavutades seadme tõhusa tootmise.



4 Kiire kaamera Kasutatakse väikeste plaastrikomponentide jaoks, nagu 0201 või väiksem.

1 mark Kaamera eraldusvõime Kasutatakse märgipunktide ja lähtepunktide tuvastamiseks

1CCD Kaamera eraldusvõime Kasutatakse BGAIC või suuremate komponentide tuvastamiseks

Tööstuskaameraga varustatud masin, millel on parem jõudlus ja stabiilsus. HuaweiGuochuangi kinnitussüsteem suudab millisekunditega lõpule viia komponentide tuvastamise mitme kaamera all ja kompenseerida identifitseerimistulemused, tagades kvaliteetse-komponentide kujutiste kogumise, edastades seega komponendiandmed ja koordineerimisandmed CPU-sse täpselt, et saada täpsemaid paigaldusandmeid.





Meie chip shooter võtab kasutusele kaarestruktuuri, see viib komponentide paigaldamise lõpule X.YZ.A telje mitmeteljelise sünkroonse ühendamise kaudu, mida juhib protsessor. Selle töös kasutatakse kahe ACservo mootori ajamisüsteemi koos täielikult sünkroniseeritud juhtahelaga, mis minimeerib sisemist vibratsiooni, tagades telje sujuva liikumise XY- ja telje suunas. Komponentide mitme nurga all paigaldamine on täpsem. Kogu süsteemil on kiire reageerimiskiirus, madal müratase ja sujuv töö.



■XY-telje lihvimiskuulkruviXY-telje lineaarne juhtsiin

■ XY-teljega ACServo mootoriajam

■Nelja Z-teljega lihvkuulkruviNeli nurgamootorit

Uus intelligentne operatsioonisüsteem ühendab praeguse Hiina stiilis tootmisolukorra, saavutades digitaalse intelligentse tootmise ja arenedes Hiina inimestele sobivamaks operatsioonisüsteemiks. Ühe-nupuga intelligentne programmeerimine parandab oluliselt tööaega ja -kulusid ning parandab kogu liini tootmistõhusust. Võrreldes traditsioonilise programmeerimisega säästab see 90% aega ja võimaldab toote programmeerimist 5-4 minutiga.

■ Feida kogumisjaama asukoha automaatne optimeerimine

■Düüside paigaldusjärjestuse automaatne optimeerimine{0}}Mitme pea konvergents

■Feida imemiskoordinaatide automaatne kalibreerimine

■Automaatne paigutus mount lühim tee

■ Kapseldatud raamatukogu

■ Feida kokkupõrkevastane{0}}iseinduktsioonsüsteem

■ PCB-plaadi erinevuse kompenseerimine Rohkemate funktsioonide saamiseks konsulteerige müügipersonaliga







Paigutuspeade arv	4 (kõrge-täpsus)
IC-aluste arv	48
Söötjate arv	50/44 (oleneb 8 mm sööturist)
Positsioneerimise täpsus	0,01 mm
Korduv paigaldustäpsus	0,05 mm
Paigalduskiiruse takistuse vahemik	5000-8000 tk/h mahtuvuskomponendid
Kohaldatavad komponendid	takisti, kondensaator, kiip, lambi rant 0201-30 * 30 mm jne.
Toetatud maksimaalne trükkplaadi pindala	50*50mm-(50F)350*190mm /(44F)350*260mm
Söötjad	elektriline söötur, pneumaatiline söötur, vibreeriv söötur, IC-alus jne.
Tuvastamisseadmed	märgi kaamera x1, kiirtuvastusega kaamera x4, ülitäpse{2}kaamera x1
Kohaldatavate komponentide maksimaalne kõrgus	Vähem kui 7 mm või sellega võrdne
PCB edastusrežiim	kolme-etapi sisenemine, automaatne ühendus vasakult paremale, automaatne PCB positsioneerimine
Märgi positsioneerimine	manuaal / automaat
Programmeerimismeetod	automaatne programmeerimine pärast PCB-koordinaatide failide käsitsi importimist
Juhtimissüsteem	HuaweiGuochuangi juhtimissüsteem
XY-telje maksimaalne sammu pikkus	629mm * 679mm
XY telje rajad	lineaarne liikumisjuhend + kruvikeeraja
XY-telje liikumisrežiim	kõvera ja joone kiirenduse ja aeglustuse intelligentne sidumine, integreeritud lineaarse interpolatsiooni algoritm.
Juhtarvuti	Inteli suure jõudlusega{0}}protsessoriga tööstuslik juhtarvuti
Radade reguleerimise meetod	elektriline
Düüside puhvri valik	4,5 mm
Z-telje maksimaalne astme pikkus	20 mm
Komponentide nurkade vahemik	±180 kraadi
Mootor	AC Servo Motor seeria
Juht	kiire{0}}DSP draiver
Õhuvarustuse nõuded	õliveefilter, suurem või võrdne 50L, tolmufilter ja õhurõhu stabilisaator jne.
Otsiku vaakumvarustus	vaakumgeneraator, mis integreerib{0}}kiire vaakumpurske funktsiooni
Toiteõhu rõhu vahemik	0,5–0,7 Mpa
OS	Sõltumatu uurimis- ja arendustegevus SMT intelligentne OS, mis põhineb Windowsil
PCB nõuab	3-5mm protsessiserv automaatrežiimis
Nägemisekraan	17-tolline tööstuslik juhtekraan
Kaabel	vastupidav painduv kaabel (10 miljonit korda)
Toiteallikas	220V 50/60Hz
Keskmine võimsus	600W
Masina mõõtmed	lauamasin 1140*900*900mm vertikaalne masin 900*1140*1340mm
Kaal	(lauamasin)210kg (vertikaalne masin)280kg
